CNC14-Fräsen

Die große CNC14 Plus -Fräse mit Standard Z-Achse

Die CNC14 Plus Fräse haben wir im im März 2023 neu entwickelt. Sie hat die gleiche Aussenmaße wie unsere große CNC14-Fräse, aber einen breiteren Arbeitsbereich durch die kompakte Bauweise. Zudem hat sie einem noch stärkerem Riemen. Ideal für Möbelbauer oder andere Großprojektler.

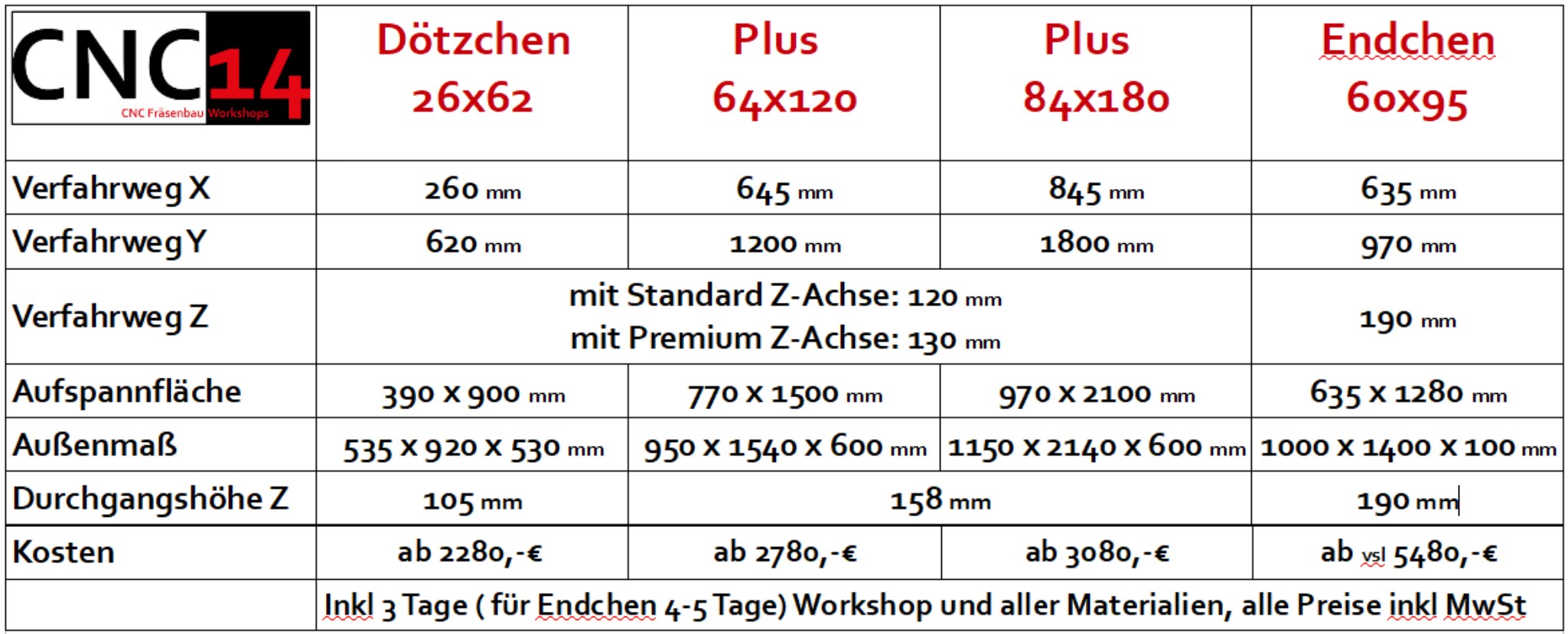

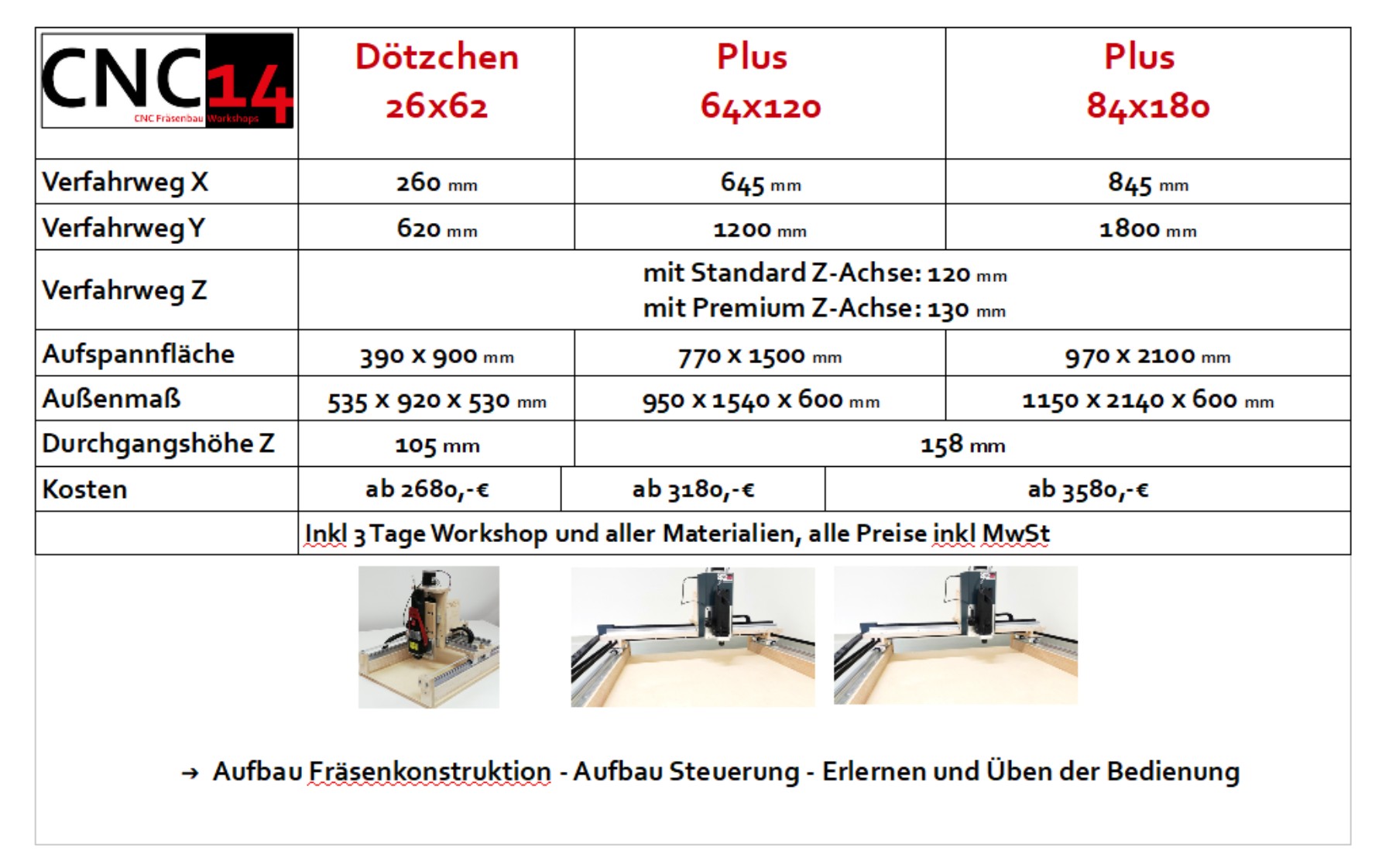

Verfahrwege:
X-Richtung 645 mm
Y-Richtung 1250 mm (davon 120 mm vor der Kante, für stirnseitige Bearbeitung)
Z-Richtung 120 mm mit Standard Achse
Z-Richtung 130 mm mit Premium-Achse

Aufspannfläche :
X - Richtung 775 mm
Y - Richtung 1500 mm
Werkstücke können länger sein und durchgeschoben werden, da vorne und hinten offen
Durchgangshöhe Z 145 mm (Oberseite Basisplatte bis Unterseite Portal)

Außenmaß:
Breite X 950 mm
Länge Y 1540 mm
Höhe Z 580 mm

Große CNC14 Plus mit Standard Z-Achse, hier mit Energieketten, Endschaltern und Kamera

Die große CNC14 Plus -Fräse mit Premium Z-Achse

Verfahrwege:
X-Richtung 645 mm
Y-Richtung 1250 mm (davon 120 mm vor der Kante, für stirnseitige Bearbeitung)
Z-Richtung 120 mm mit Standard Achse
Z-Richtung 130 mm mit Premium-Achse

Aufspannfläche :
X - Richtung 775 mm
Y - Richtung 1500 mm
Werkstücke können länger sein und durchgeschoben werden, da vorne und hinten offen
Durchgangshöhe Z 145 mm (Oberseite Basisplatte bis Unterseite Portal)

Außenmaß:
Breite X 950 mm
Länge Y 1540 mm
Höhe Z 580 mm

Große CNC14 Plus mit Premium Z-Achse, hier mit Energieketten, Endschaltern und Kamera

Kleine CNC14 Version Dötzchen mit Standard Z-Achse:

Unsere kleine Version Dötzchen haben wir im Januar 2020 neu entwickelt. Mit ihrem neuen Riemenverlauf ist sie in ihrer Bauweise kompakter.

Verfahrwege:
X-Richtung 260 mm
Y-Richtung 620 mm (davon 120 mm vor der Kante, für stirnseitige Bearbeitung)
Z-Richtung 120 mm mit Standard Achse
Z-Richtung 130 mm mit Premium-Achse

Aufspannfläche :
X - Richtung 390 mm
Y - Richtung 900 mm
Werkstücke können länger sein und durchgeschoben werden, da vorne und hinten offen
Durchgangshöhe Z 105mm (Oberseite Basisplatte bis Unterseite Portal)

Außenmaß:
Breite X 535 mm
Länge Y 920 mm
Höhe Z 530 mm

Dötzchen mit Standard-Achse und AMB-Motor
Dötzchen hier mit Energiekette, Endschaltern, Kamera und manuellem Werkzeugwechsler von AMB
Dötzchen mit Premium-Achse, Energieketten, Kamera und AMB-Motor
***

Die große CNC14 Fräse mit Standard Z-Achse:

Arbeitsbereich: 545mm x 1250mm (115mm davon vor der Kante) x 120mm.
Die Werkstückbreite kann maximal 665mm betragen.
Außenmaß: 1540mm x 930mm x 500mm.

Große CNC14 mit Standard Z-Achse, hier mit Energiekette, Endschaltern und Kamera

CNC14-Z-Achse:

Unsere Alu-Z-Achse passt auf der großen CNC14 gut, für Dötzchen ist sie aber zu wuchtig. Nach reichlich Recherche und Überlegungen haben wir uns im Juni 2020 zu einer weiteren Neuentwicklung entschlossen! Unsere neue Z-Achse hat einen Verfahrweg von 120mm, wodurch eine Höhenverstellung der Arbeitsplatte nicht mehr nötig ist. Sie passt perfekt auf der großen CNC14 wie auf der kleinen CNC14 Dötzchen.


Nicht mehr erhältlich!
Seit September 2019 haben wir die gemeinsam mit Kamp & Kötter entwickelte Alu-Z-Achse dabei.
Mehr zur neuen Alu-Z-Achse

Alu-Z-Achse hier mit Kamera, Endschaltern und AMB-Motor

Dilledöpp - die kleine Version der CNC14

Wird nicht mehr im Workshop angeboten
Geplant ist eine neue Version der Dilledöpp. Informationen dazu folgen.

Da nicht jeder ausreichend Platz für eine große Fräse hat oder lediglich kleine Teile gefräst werden wollen, gibt es nun die kleine Version der CNC14-Fräse. Mit ihren 20 kg ist sie auch gut alleine tragbar und damit mobil.

  • Arbeitsbereich: 180mm x 310mm (+120mm vor der Kante) x 100mm
  • Außenmaß: 460mm x 730mm x 450mm
  • Maximale Werstückgröße 280 x 450 x 100mm

Die Steuerung ist identisch mit der großen CNC14-Fräse: Arduino mit GRBL, Motortreiberkarte mit Nema23 Schrittmotoren und Netzteil. Workshopteilnehmer haben nun die Wahl eine große CNC14-Fräse oder ein kleines CNC14-Dilledöpp zu bauen.


Neu seit Februar 2018:

Ab sofort gibt es die CNC14-Adapterplatine, welches Verkabeln erspart.

Elektronik ohne Löten

Die Elektronik basiert auf drei Einheiten: Einem Arduino Uno (5V), einer Motoren-Steuerkarte (24V) und einer Stromversorgung. Die Kabelverbindungen zwischen den Teilen werden verschraubt oder verpresst. Löten braucht ihr nicht können.


Update:

Seit April 2017 wird die aktuelle GRBL-Version 1.1 mit GRBL-LPT-Port-Adapter-Shield, welches Verkabeln erspart, verwendet.

GRBL 0.9j
Wir verwenden die aktuelle GRBL-Version 0.9j.

TinyG-fähig
TinyG ist eine erweiterte Variante von GRBL, die eine eigene Hardware-Platine ansteuert. Tester und Anwender zeigen auf YouTube, wie elegant und schnell die Fräse fahren kann, wenn man Optimierungen an der Steuerung vornimmt. TinyG ist eine sehr interessante Alternative zu GRBL-Steuerungen.


Fräsbares Material

Bislang wurden mit der CNC14-Fräse Hartholz, Sperr- und Schichtholz, Aluminium, Messing, Plexiglas, Dibond-Platten, HPL, POM und Styrodur in 2.5D und 3D gefräst. Gravuren in Stein und Glas verliefen sehr gut.

Möchtest Du Dich anmelden oder hast Du Fragen?

Wir helfen Dir gerne bei allen Fragen rund um CNC14.

Kontakt

CNC14 Counter

234

Bis heute haben 234 CNC14 Fräsen einen glücklichen Besitzer bekommen. Ich würde mich sehr freuen, auch Dich bei einem unserer nächsten Workshops begrüßen zu dürfen. Birgit
